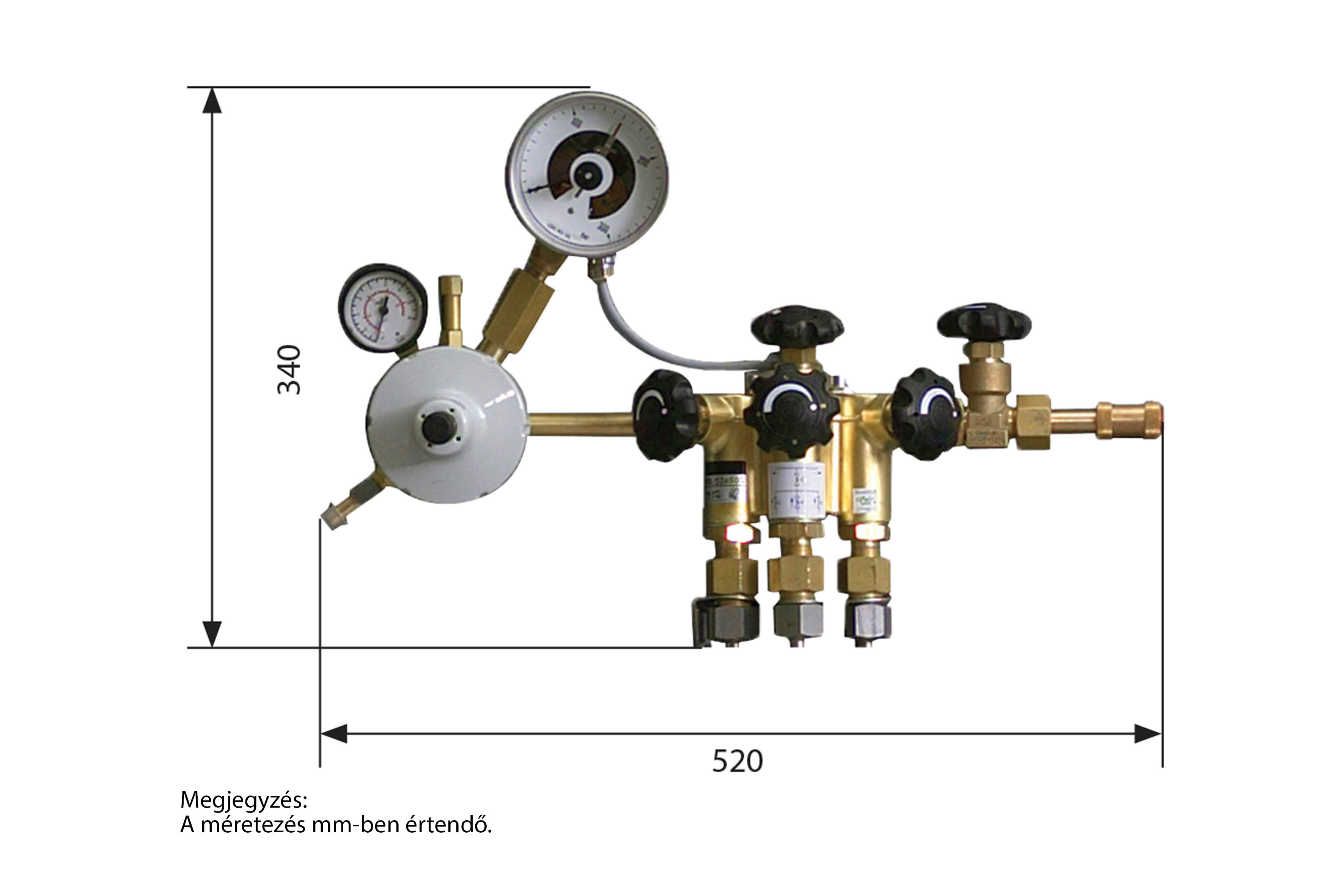

SIMPLEX MMR GÁZLEFEJTŐ
A Simplex MMR gázlefejtő olyan egészségügyi intézményekben használható, amelyek kapacitási igénye alacsony, mint például laboratóriumok és kisebb egészségügyi intézmények, állatorvosi rendelő, stb. A lefejtő blokkhoz egyszerre három gázpalack csatlakoztatható, a gáztechnikai egységből több felfűzhető egymás után.
Mindegyik palackcsatlakozás szűrővel, visszacsapó szeleppel ellátott, így a palackok bármelyike külön-külön elzárható, lecserélhető. Ehhez a lefejtő blokkhoz csatlakozik a nyomáscsökkentő.
A stabil, kimeneti nyomás érdekében a gázlefejtő egy előre beállított kétlépcsős nyomáscsökkentőt tartalmaz. A nyomáscsökkentő magasnyomású oldalán kontaktmanométer található, melynek jele jelző/riasztó egységhez továbbítható.
SPECIFIKÁCIÓ
SIMPLEX MMR AZ ALÁBBIAKAT TARTALMAZZA:
- Kétlépcsős nyomáscsökkentő kontaktmanométerrel
- Maniflow blokk, melyhez 3 magasnyomású gáztömlő csatlakoztatható
- Leürítő készlet
A KOMPLETT SIMPLEX MMR GÁZLEFEJTŐHÖZ SZÜKSÉGES MÉG:
- Gas alarm gáz riasztó-jelző
- Biztonsági szelep kézi aktiválással
- Magasnyomású tömlők biztosító dróttal
- Palackrögzítők
- Gázfeliratok
Cikkszám |
Denomination | Gáz | Biztonsági szelep |
Jelzés |
325397702 | Simplex MMR | O2, SL, N2, Ar, N2O, CO2 | Nyomáscsökkentőbe integrált | Kontaktmanométer |
325396786 | Spare Part Regulator | O2, SL, N2, Ar, N2O, CO2 | Nyomáscsökkentőbe integrált | Notmal gauge |
MŰSZAKI ADATOK
Gázok: | O2, SL, N2, Ar, N2O, CO2 (minden orvosi gáz) |
Névleges áramlás: | 30 m3/óra |
Bemeneti névleges nyomás: |
200 bar (20000 kPa) |
Kimeneti névleges nyomás: |
5 bar (beállítási tartomány: 4–5 bar) |
Bemeneti csatlakozó: | W21,8×1/14"külső |
Kimeneti csatlakozó: | G3/8"külső |
Biztonsági szelep: | 6 bar |
Biztonsági szelep cső mérete: | ∅ 8 mm |
Öblítő szelep csatlakozás: | W21,8×1/14"külső + cső ∅ 15 mm |
Megfelelőség: |
MDD 93/42/EEC EN ISO 7396-1 EN ISO 60601-1-2 present SIS HB 370 and HTM 02-01 |
